近日，捷佳偉創聯合中山大學材料學院成功攻克了透明導電氧化物（TCO）薄膜的技術瓶頸，創新性地提出“臨界成核策略”，成功制備出高電子遷移率的鈰摻雜氧化銦（ICO）薄膜。該研究成果已于近日以《Eliminating Mobility-Thickness Dependence in Transparent Conductive Oxide Layer Growth: A Critical Nucleation Strategy》為題發表于國際頂級材料期刊《Advanced Materials》。這不僅是一次基礎研究的重大突破，更為全球光電產業開辟出一條降本增效的新賽道。

▲論文鏈接：https://advanced.onlinelibrary.wiley.com/doi/10.1002/adma.202507648

根據以往研究，透明導電氧化物（TCO）薄膜遷移率具有明顯的厚度依賴性——隨著厚度的減小而顯著下降，這使得制備具有高遷移率的超薄TCO薄膜具有很大的挑戰性。為突破這個技術瓶頸，捷佳偉創與中山大學材料學院成立課題組聯合攻關，經過深入研究、驗證和分析，提出了一種“臨界成核策略”，即通過控制薄膜生長的初始成核狀態，獲得與設定薄膜厚度相匹配的晶核大小與密度，再結合后處理實現大晶粒貫穿晶化，從而克服TCO薄膜的制備過程中對孵化層的依賴，達成在厚度限制條件下大幅提升遷移率的效果?；谂R界成核策略，研究團隊成功制備了30nm、20nm和10nm厚度的鈰摻雜氧化銦（ICO）薄膜，其電子遷移率分別為127cm2V-1s-1、119cm2V-1s-1和108cm2V-1s-1，是采用傳統固相結晶法制備的同等厚度薄膜的兩倍以上。

研究團隊認為，形成一定數量和大小的晶核是沉積態薄膜在后續獲得良好結晶的先決條件，后處理薄膜內部的晶界散射、電離雜質散射和薄膜的表面散射均得到較大程度的抑制，從而促成高遷移率指標的實現。此外，通過將10nm厚度的ICO薄膜應用于硅異質結太陽電池中，獲得了與使用傳統厚度TCO的參考電池相當?shù)墓怆娹D(zhuǎn)換效率，但電池正面銦（稀有金屬）的消耗量減少了90%，表明了其對于可持續光伏及其他光電應用領域的巨大潛力。

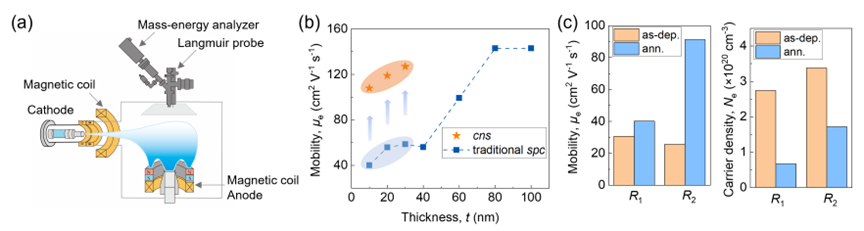

▲圖1 臨界成核法與傳統固相結晶法制備ICO薄膜性能對比

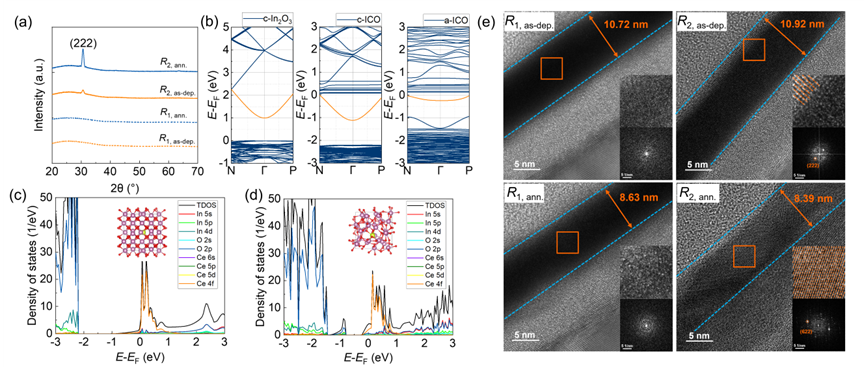

▲圖2 ICO薄膜表征及理論計算

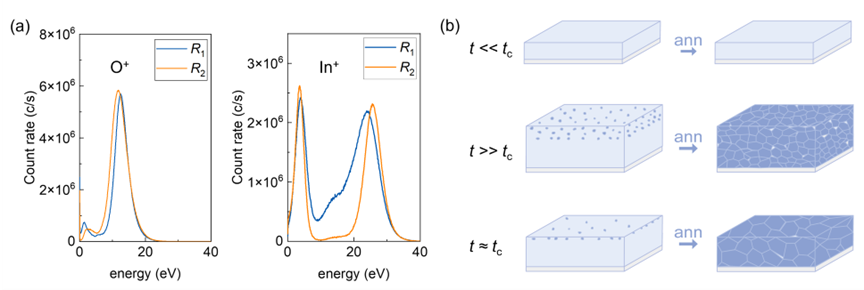

圖3 薄膜沉積主要離子能量分布及薄膜生長示意圖

此項研究工作得到了國家重點研發計劃、國家自然科學基金委重點項目、深圳市科技重大專項、宜賓市科技計劃，以及珠海市產學研合作及基礎與應用基礎研究等項目的支持。

未來，捷佳偉創將持續深化與高校及科研機構的合作，以技術創新為引擎，加速推動無銦透明導電氧化物薄膜技術在異質結、鈣鈦礦等高效電池中的應用，讓科技之花結出產業之果，為全球綠色能源革命貢獻中國智慧。
